管接头焊接设备(配氩弧焊填丝)

(1)视频链接   (2)电子样本   (3)方案说明书

产品说明
一、焊接对象:
1.焊接对象:管子与接头焊接;
2.材 料:45#、27SiMn、35#、20#、不锈钢;
二、主要技术参数:
1.适用工件:
接头长度:20~60mm 外径: 8-80mm
管子:¢6mm~80mm 管子长度:1500mm
2.焊接速度:2~8mm/s 3、两轴微调有效行程:80*80mm
4、最大焊接电流:350 A
三、设备概述:

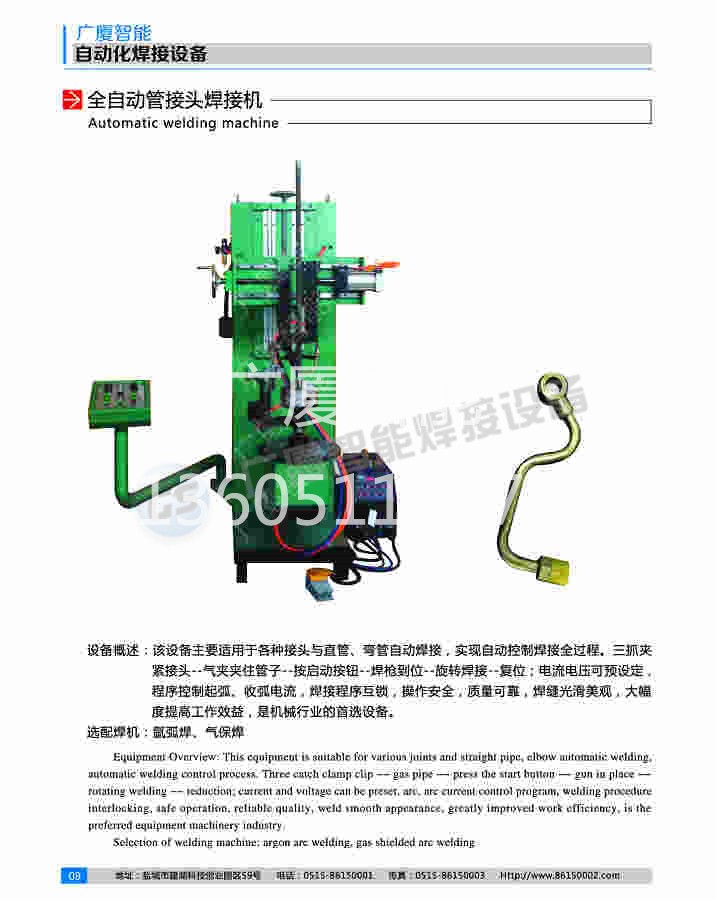

1.该设备主要适用于管子与接头焊接,设备以电机为主驱动机构,控制系统采用可编程控制器(PLC)控制,以继电器控制为辅,从而稳妥地实现了焊接的自动化控制。焊接电流电压的大小可以直接在操作面板上设定。整机质量可靠,外表美观,自动化程度高。
四、系统特点
1.焊接驱动机构:
l转枪机构:由转枪轴和齿轮驱动机构组成。本专机采用工件不动,焊枪旋转的方式焊接。为方便焊接,可在按扭上设定需焊接的转速和转角等。
l上下枪微调机构:由弹簧、滚轮旋转轨迹进行上下枪运动,配合转枪运动以完成焊枪的相贯线轨迹焊接。
2.气动系统:该设备有气缸夹持,其配套的气动二连件和电磁阀安装在设备后面。设备工作时,请确保气压在0.5Mpa以上。
3.电控系统细分如下:
l电源部分:控制电源:单相AC220V 焊机电源:三相A380V
l控制箱:控制箱正面上部为按扭面板。操作均在此面板上进行。电气安装板:电气安装板上主要有PLC、中间继电器、驱动器等电器元件组成,通过电缆和电线与控制面板上的控制按钮连接和通信,从而实现该机控制功能。
4.电焊机:电焊机采用全数字逆变焊机NB350气保焊机。具体情况请参阅该种电焊机的说明书。
五、自动焊接操作程序:
具体的流程如下:按照生产的要求设定电流电压的大小→调节焊枪的角度→检气→手动切换到自动→启动→起弧→焊枪旋转完毕→收弧→继续空转设定角度(焊后空转角不为零)→焊枪反转到原点→1个工作循环完毕。
在焊枪旋转过程中,上下微调机构也在驱动焊枪上下运动,以完成相贯线轨迹的要求。
六、焊缝质量要求:
1.焊缝宽度适中,焊缝美观;
2.不允许有气孔、未焊接、凹坑、烧穿、夹渣等焊接缺陷,焊接飞溅小;
3.焊接抗拉强度≥500MPA。
七、环境要求:
1.焊接电源:单相AC220V 50HZ 功率 500W
电焊机:三相 AC380V 50HZ;
2.气源需求: 0.4~0.8Mpa; 3、相对湿度:<80%;
3.设备与附件装置都必须在设计、制造、安装上符合GB5083-85《生产设备安全,卫生设计总则》和GB4064-83《电器设备安全设计导则》及以下国家标准和规范:
GB87 工业企业生产过程中躁声控制规范 BJ18 机械工业职业安全卫生设计规则
GB502318 机械设备安装工程施工及验收通用规范 JB/ZQ4000.3-86 焊接件结构尺寸公差与形位公差
八、调试工件的供给
在甲方调试验收时,由乙方无偿提供一定数量(具体数量协商确定)所需合格试焊件。
九、技术资料提供:
1、电气原理图、2、设备用户手册(含合格证)、
3、装箱单;4、焊接电源使用说明书;保修卡
验收:
在需方现场进行,需方负责协助安装到位,供方负责组装,调试、技术指导和人员培训。合格后需方出具《终给收纪要》;
1、所有验收条件均依据双方同时认可并签定的验收标准执行;
2、最终验收试件采用买方提供的图纸和试件。
十一、安装调试及保修服务:
1.需方需派人员配合设备的安装调试,并能够提供安装工具;
2.供方应对需方操作,维修人员免费培训,包括操作机台技术等方面,提供相关文件资料;
3.设备保修期为验收签字之后12个月,买方在使用设备时发生异常,通知卖方,在2小时内回复,及时安排人员到场维修
4.设备质保期满后,卖方对售出的设备仍有继续提供服务的责任与义务,仍终身提供广泛、优惠的技术服务。
十二、主要配置:
序号
名称
规格/型号
数量
品牌
1.
全数字焊机
NB350
壹台
瑞凌
2.
气保焊送丝机
壹台
瑞凌
3.
PLC
24EC
壹套
台达
4.
直线导轨
25B
壹套
ABBA
5.
滑块
25B
壹套
ABBA
6.
电机
55ZYT54PX144
山特
7.
气动夹装
壹只
广厦
十三、设备包装运输方式:
1、供方采用适当的保护措施,防止运输过程中损坏设备;2、运输方式:陆运;
3、交货地点:需方厂房。
